D-Star mobile og bærbare.

Forskellen på analog-FM- og D-Star- bærbare/mobile anlæg.

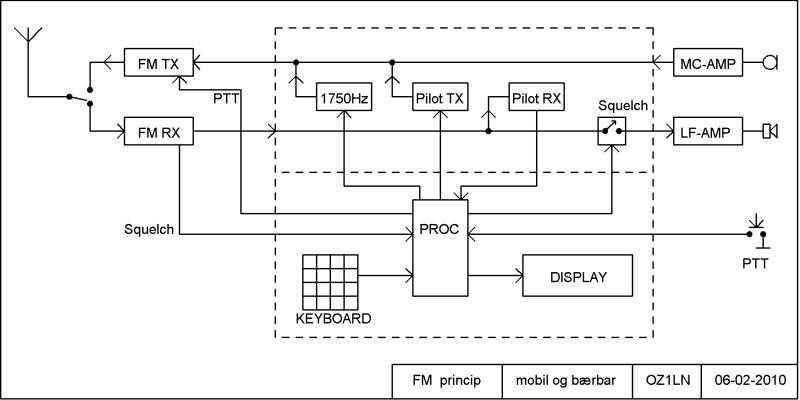

Herunder ses principtegning for en almindelig FM-tranceiver.

Antennerelæet skifter antennen mellem modtager og sender.
Fra modtagerens detektor føres lavfrekvens til højttalerforstærkeren gennem squelch-kredsløbet.
Modtagerens LF føres også til en eventuel pilottonemodtager, som giver signal til processoren.

Processoren styrer alle radioens kredsløb, afhængigt af tastetryk, squelch og pilottoner.

I sendestilling føres LF fra mikrofonforstærkeren til senderen modulatorkredsløb.
Hvis processoren får besked på det føres LF fra 1750Hz tonesenderen eller pilottonegeneratoren
også til senderens modulatorkredsløb. (Disse signaler kan også generes direkte i processoren selv)

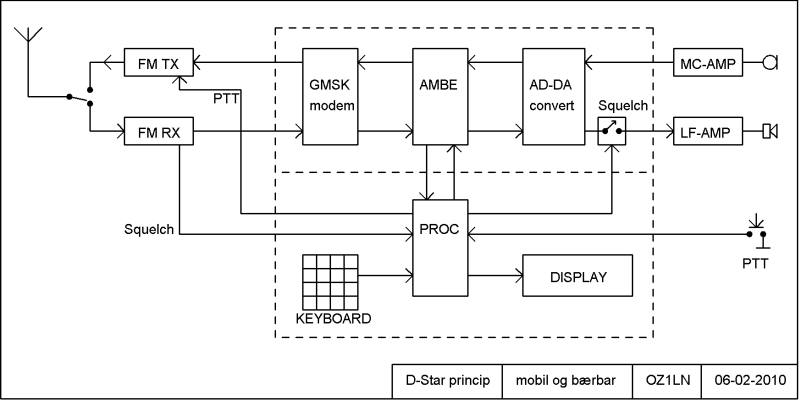

En D-Star transceiver indeholder kredsløb, som også er kendt fra FM tranceiveren. Se nedenfor.

Lavfrekvensens vej igennem en D-Star radio er lidt anderledes, idet der er indbygget
et modul, som i modtagergrenen ændrer det digitale D-Star signal fra modtagerens detektor
til et analogt LF-signal, som føres til højttalerforstærkeren.

I sendergrenen føres mikrofonsignalet ind i D-Star modulet, hvor det ændres til det
digitale D-Star signal, som føres til senderens modulatorkredsløb.

D-Star modulet indeholder flere specielle ICer, som er udviklet specielt til digtal kommunikation.
Radioens processor styrer også dette modul, og overfører data, som udsendes indlejret i det digitale
signal (kaldesignal, hjælpetekster osv), og modtager tilsvarende data, som kan vises i displayet.



Transceivere til D-Star kan normalt også køre almindelig FM.
Dette klares ved en simpel omskiftning i lavfrekvensvejene, således at D-Star modulet kobles fra.

Hjemmebygget D-Star udstyr.

Indtil for kort tid siden var det kun muligt at bruge D-Star, hvis man købte fabriksfremstillede
mobilanlæg, bærbare og repeatere.

Nu er der flere muligheder for dem, som vil fremstille udstyret selv.
FunkAmateur solgte et byggesæt, som kan kobles til eksisterende analoge mobilanlæg.
Se nærmere ved at klikke på D-Star adaapter i menuen.

Der er flere grupper, som selv bygger repeatere, og der er flere hjemmebyggede D_Star repeatere igang,
blandt andet GB3IN, GB7MH, DB0SEN, DB0HMB og DB0SAT.

Se mere om repeatere ved at klikke HER
